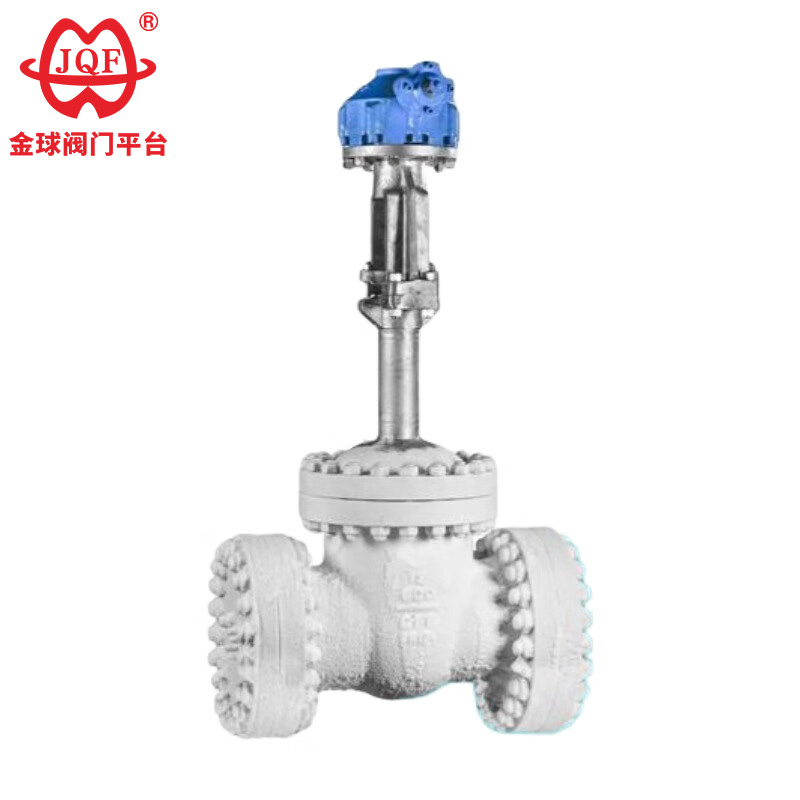

Katup Gerbang Kriogenik Baja Tahan Karat

JQF Valve adalah produsen katup dengan pengalaman lebih dari 20 tahun di Tiongkok, terutama memproduksi katup bola, katup gerbang, katup globe, katup kupu-kupu, dan katup solenoid. Katup gerbang kriogenik baja tahan karat berkualitas tinggi kami dirancang khusus untuk kondisi pengoperasian ekstrem dengan suhu media di bawah -46°C. Sangat cocok untuk media kriogenik seperti metana, gas alam cair, heksena, karbon dioksida, amonia cair, oksigen cair, nitrogen cair, dan hidrogen cair.

mengirimkan permintaan

Deskripsi Produk

JQF Valve as a professional manufacturer, is dedicated to providing you with durable stainless steel cryogenic gate valves. These are not just simple cryogenic valves, but specialized equipment with special material selection, structural design, and manufacturing processes. They are widely used in the storage, transportation, and handling systems of cryogenic media such as liquefied natural gas, liquid nitrogen, liquid argon, and liquid carbon dioxide, ensuring reliable opening and closing and tight sealing under cryogenic conditions.

Parameter Kinerja

model		DZ40Y-16	DZ40Y-25
Tekanan kerja（MPa)		1.6	2.5
suhu yang tepat（℃）		LC3≥-101,LCB≥-46,LCC≥-46,1Cr18Ni9Ti≥-196
bahan	pengisi	Tali asbes tetrafluoroetilen baptis
	roda tangan	QT450-10
	Kacang batang	ZCuA110Fe3
	Batang katup	1Cr18Ni9Ti
	Paking	Asbes suhu rendah

Fitur

1. Netralisasi Tekanan Rongga: Lubang penyeimbang tekanan yang dirancang terintegrasi ke dalam permukaan saluran masuk katup katup gerbang kriogenik baja tahan karat secara aktif menetralkan perbedaan tekanan, mencegah media berbahaya terakumulasi di dalam rongga katup.
2. Penutup yang Dioptimalkan Secara Termodinamika: Ketinggian penutup dihitung secara dinamis berdasarkan profil suhu pengoperasian untuk menjaga integritas tekan pengepakan batang sepanjang siklus suhu.
3. Kalibrasi Bahan Tribologi: Spesifikasi yang tepat dari cincin pengepakan dan bahan paking memastikan stabilitas kimia pada kisaran suhu pengoperasian yang ditentukan.
4. Jaminan Kinerja Metalurgi: Komposisi kimia dan struktur kristal komponen divalidasi secara ketat untuk memastikan ketangguhan dan keuletan benturan pada rentang suhu yang luas.
5. Arsitektur Antarmuka Universal: Berbagai konfigurasi flensa standar dan opsi morfologi penyegelan untuk katup gerbang kriogenik baja tahan karat memenuhi persyaratan integrasi perpipaan global.

Bentuk utama dan dimensi sambungan

Diameter nominalnya	Dimensi utama dan dimensi koneksi
Diameter nominalnya	L	D	D1	D2	b	Zd	H	D0
Z40Y-16L
20	150	105	75	55	14-2	4-Φ14	320	140
25	160	115	85	65	14-2	4-Φ14	350	160
32	180	135	100	78	16-2	4-Φ18	385	180
40	200	145	110	85	16-3	4-Φ18	420	200
50	250	160	125	100	16-3	4-Φ18	540	240
65	265	180	145	120	18-3	4-Φ18	610	240
80	280	195	160	135	20-3	8-Φ18	690	280
100	300	215	180	155	20-3	8-Φ18	780	300
125	325	245	210	185	22-3	8-Φ18	930	320
150	350	280	240	210	24-3	8-Φ23	980	360
200	400	335	295	265	26-3	12-Φ23	1180	400
250	450	405	355	320	30-3	12-Φ25	1390	450
300	500	460	410	375	30-3	12-Φ25	1620	580
350	550	520	470	435	34-4	16-Φ25	1810	640
400	600	580	525	485	36-4	16-Φ30	1970	640
Z40Y-25
20	150	105	75	55	16-2	4-Φ14	320	140
25	160	115	85	65	16-2	4-Φ14	350	160
32	180	135	100	78	18-2	4-Φ18	385	180
40	200	145	110	85	18-3	4-Φ18	420	200
50	250	160	125	100	20-3	4-Φ18	540	240
65	265	180	145	120	22-3	8-Φ18	610	240
80	280	195	160	135	22-3	8-Φ18	690	280
100	300	230	190	160	24-3	8-Φ23	780	300
125	325	270	220	188	28-3	8-Φ25	930	320
150	350	300	250	218	30-3	8-Φ25	980	360
200	400	360	310	278	34-3	12-Φ25	1180	400
250	450	425	370	332	36-3	12-Φ30	1390	450
300	500	485	430	390	40-4	16-Φ30	1620	580
350	550	550	490	448	44-4	16-Φ34	1810	640
400	600	610	550	505	48-4	16-Φ34	1970	640

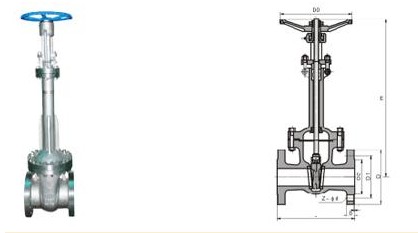

Gambar struktur

Semua teks, data, dan gambar dalam artikel ini hanya untuk referensi. Jika Anda perlu melihat lebih banyak kinerja produk, ukuran struktur, harga, dan detail lainnya. Silakan hubungi kami.
