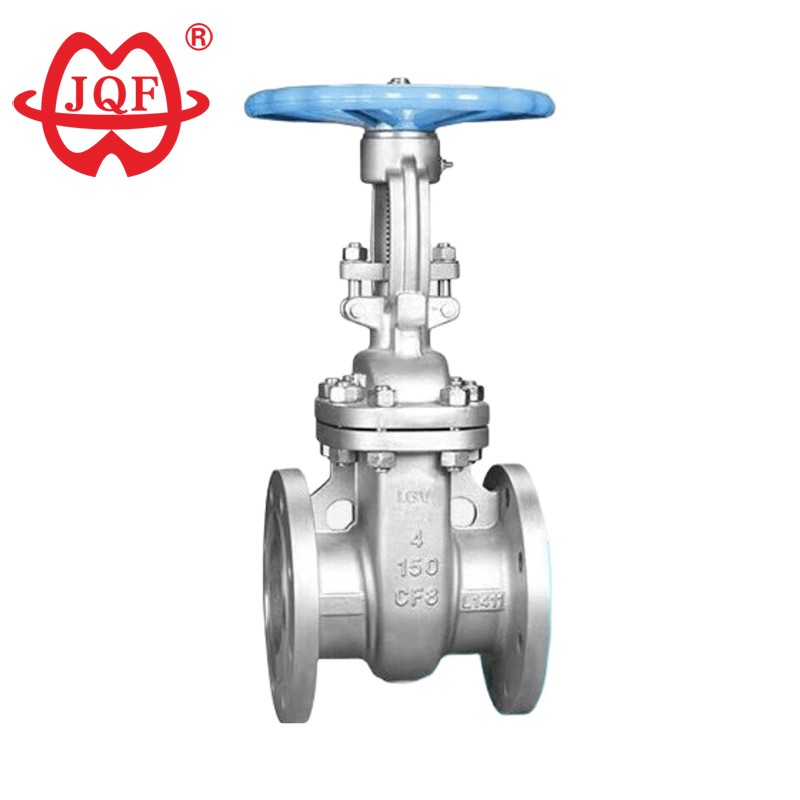

Katup gerbang baja tahan karat API berkualitas tinggi, dirancang oleh JQF Valve, pemasok katup profesional di Tiongkok, dicetak menggunakan proses pengecoran presisi sol silika terbaru, sehingga menghasilkan masa pakai katup yang sangat lama. Badan katup terbuat dari baja karbon (atau baja tahan karat) dan baja paduan, sehingga mudah dipasang dan dirawat.
1. Resistansi fluida rendah: Saat terbuka penuh, katup gerbang baja tahan karat API memungkinkan aliran medium secara langsung, meminimalkan hambatan fluida dan dengan demikian mengurangi kehilangan tekanan.
2. Permukaan penyegelan tahan aus: Dibandingkan dengan katup gerbang, permukaan penyegelan katup gerbang baja tahan karat API yang disesuaikan mengalami lebih sedikit gesekan dan erosi.
3. Pembukaan dan penutupan yang mudah: Selama pembukaan dan penutupan, pergerakan gerbang tegak lurus terhadap arah fluida, membutuhkan lebih sedikit tenaga penggerak sehingga memerlukan lebih sedikit usaha untuk mengoperasikannya.
4. Struktur sederhana dan penerapan yang luas: Katup gerbang baja tahan karat API berkualitas tinggi memiliki struktur sederhana, panjangnya pendek, dan mudah dibuat, beradaptasi dengan tekanan, suhu, dan diameter yang berbeda, dan cocok untuk berbagai media dan kondisi pengoperasian.
5.Tidak ada turbulensi: Saat terbuka penuh, katup gerbang baja tahan karat API memungkinkan aliran medium tidak terbatas, mencegah turbulensi dan meningkatkan pengoperasian pipa.
Desain dan Manufaktur: API 600
Ukuran flensa: ANSI B16.5
Panjang struktur: ANSI B16.10
Tekanan ~ Suhu: ANSI B16.34
Inspeksi dan Pengujian: API 598
| Tekanan nominal（Lb) | Tes kekuatan | Tes segel air | Tes segel gas | |||
| MPa | lbf/dalam2 | MPa | lbf/dalam2 | MPa | lbf/dalam2 | |
| 150 | 3.1 | 450 | 2.2 | 315 | 0.6 | 60 |
| 300 | 7.8 | 1125 | 5.6 | 815 | 0.6 | 60 |
| 600 | 15.3 | 2225 | 11.2 | 1630 | 0.6 | 60 |
| Bodi, kap mesin, gerbang | WCB | 1Cr18Ni9Ti | CF8(304) | CF3(304L) | 1Cr18Ni12Mo2Ti | CF8M(316) |
| Permukaan penyegelan | Cr13 atau semen karbida | Badan (W) atau karbida disemen (Y) | ||||
| Batang dan bagian dalam | 2Cr13 | 1Cr18Ni9Ti | 0Cr19Ni9(304) | 00Cr19Ni11(304L) | 1Cr18Ni12Mo2Ti | 0Cr17Ni12Mo2(316) |
| pengisi | Grafit fleksibel | |||||
| Paking | Gasket luka spiral baja tahan karat | |||||
| Media yang cocok | Air, uap, minyak dan sebagainya | Asam nitrat dan media korosif lainnya | Media pengoksidasi kuat | Asam asetat dan media korosif lainnya | ||
| suhu yang tepat | -29~425℃ | -40~500℃ | ||||
| Diameter nominalnya | Dimensi utama dan dimensi koneksi | |||||||
| L | D | D1 | D2 | b | Zd | H | D0 | |
| 150LB | ||||||||
| 50 | 178 | 150 | 120.5 | 92 | 16 | 4-Φ19 | 323 | 200 |
| 65 | 190 | 180 | 139.5 | 105 | 18 | 4-Φ19 | 347 | 250 |
| 80 | 203 | 190 | 152.5 | 127 | 19 | 4-Φ19 | 383 | 250 |
| 100 | 229 | 230 | 190.5 | 157 | 24 | 8-Φ19 | 457 | 300 |
| 125 | 254 | 255 | 216 | 185.7 | 24 | 8-Φ22 | 632 | 300 |
| 150 | 267 | 280 | 241.5 | 216 | 26 | 8-Φ22 | 635 | 350 |
| 200 | 292 | 345 | 298.5 | 270 | 29 | 8-Φ22 | 762 | 350 |
| 250 | 330 | 405 | 362 | 324 | 31 | 12-Φ25 | 895 | 400 |
| 300 | 356 | 485 | 432 | 381 | 32 | 12-Φ25 | 1080 | 500 |
| 350 | 381 | 535 | 476 | 413 | 35 | 12-Φ29 | 1295 | 600 |
| 400 | 406 | 595 | 540 | 470 | 37 | 16-Φ29 | 1435 | 600 |
| 300LB | ||||||||
| 50 | 216 | 165 | 127 | 92 | 22 | 8-19 | 330 | 250 |
| 65 | 241 | 190 | 149 | 105 | 25 | 8-22 | 368 | 250 |
| 80 | 283 | 210 | 168.5 | 127 | 29 | 8-22 | 394 | 300 |
| 100 | 305 | 255 | 200 | 157 | 32 | 8-22 | 473 | 300 |
| 125 | 381 | 280 | 235 | 186 | 35 | 8-22 | 660 | 350 |
| 150 | 403 | 320 | 270 | 216 | 37 | 12-22 | 711 | 350 |
| 200 | 419 | 380 | 330 | 270 | 41 | 12-25 | 813 | 400 |
| 250 | 457 | 445 | 387.5 | 324 | 48 | 16-29 | 1003 | 500 |
| 300 | 502 | 520 | 451 | 381 | 51 | 16-32 | 1137 | 600 |
| 350 | 762 | 585 | 514.5 | 413 | 54 | 20-32 | 1489 | 600 |
| 400 | 838 | 650 | 571.5 | 470 | 57 | 20-32 | 1581 | 650 |
