Katup Gerbang Bergelang Tekanan Tinggi

Pabrik JQF Valve adalah produsen katup gerbang bergelang tekanan tinggi profesional di Cina. Kami memproduksi katup gerbang flensa bertekanan tinggi berkualitas tinggi, yang dirancang khusus untuk tahan terhadap lingkungan bertekanan tinggi dan memanfaatkan sambungan flensa. Mulai dari desain dan pemilihan material hingga proses manufaktur dan standar pengujian, persyaratan untuk katup gerbang berflensa bertekanan tinggi jauh melebihi persyaratan katup gerbang biasa, sehingga memastikan pengoperasian yang aman dan stabil di bidang industri penting seperti industri minyak bumi, kimia, dan tenaga listrik.

mengirimkan permintaan

Deskripsi Produk

The Z61Y-250 and Z61Y-320 durable High Pressure Flanged Gate Valve manufactured by JQF Valve factory are manual butt-welded connection valves with a single-rod wedge-shaped rigid single-disc design. The valve seat sealing surface material is hard alloy, with a nominal pressure of PN250～PN320. The valve body material is carbon steel high-temperature and high-pressure power station gate valve.

Standar Desain

Standar Desain: GB/T 12234-2007
Panjang struktur GB/T 12221-2005
Sambungan las butt ukuran NB/T 4704-2014
Pengujian dan Inspeksi NB/T 4704-2014
Tekanan - Suhu : NB/T 4704-2014

Parameter Kinerja

model	hal	Tekanan kerja/MPa	suhu yang tepat/℃	Media yang cocok	Tubuh
Z61Y-250	250	25	≤570	uap	WC9
Z61Y-320	320	32	≤570	uap	WC9

Bahan bagian utama

model	材料
model	Tubuh	Pelat katup	topi	Ibu batang	pengisi
Z61Y-250	WC9	WC9	WC9	38CrMoA1A	Grafit fleksibel
Z61Y-320	WC9	WC9	WC9	38CrMoA1A	Grafit fleksibel

Bentuk utama dan dimensi sambungan

hari	L	D	H	D0	berat/Kg
50	280	82	585	300	42
65	340	110	650	320	53
80	475	130	680	400	130
100	500	170	755	450	180
125	600	195	830	500	190
150	700	225	1050	550	320
175	750	255	1050	600	400
200	800	285	1050	650	550
225	850	300	1100	700	600

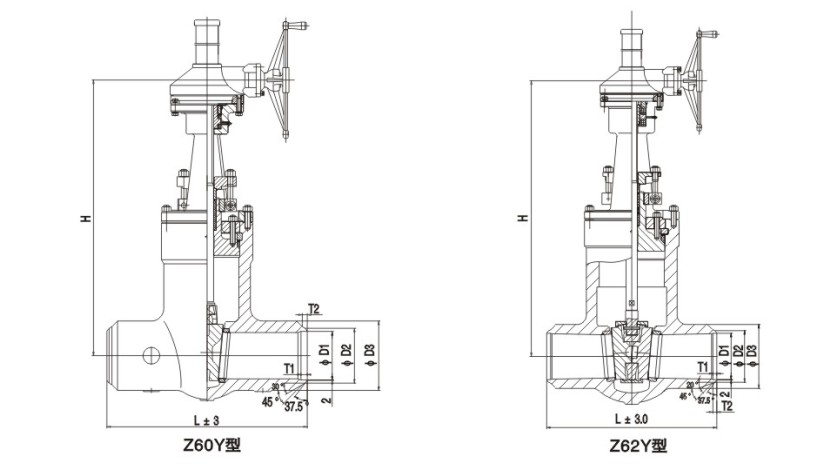

Gambar struktur

Fitur Struktural

Katup gerbang berflensa bertekanan tinggi ini sangat penting untuk mengendalikan aliran cairan di berbagai sistem, memberikan pengaturan yang tepat dan kinerja yang tahan lama.

1. Tahan Lama dan Kuat: Katup gerbang bergelang kami terbuat dari bahan berkualitas tinggi, membuatnya sangat cocok untuk berbagai lingkungan industri yang menuntut. Sambungan flensa sangat aman, mengurangi kemungkinan kebocoran dan memastikan segel yang rapat.
2. Kontrol Tepat: Katup Gerbang Bergelang Tekanan Tinggi memberikan kontrol presisi terhadap laju aliran cairan dalam pipa. Apakah Anda perlu membuka, menutup, atau menyesuaikan laju aliran, pengoperasiannya lancar. Kontrol yang tepat ini penting untuk menjaga efisiensi sistem secara keseluruhan dan mencegah kegagalan operasional.
3. Tahan Korosi: Semua bahan yang digunakan untuk memproduksi katup gerbang bergelang ini dipilih secara khusus karena ketahanannya terhadap korosi yang kuat. Bahkan dalam kondisi yang sulit, ia dapat mempertahankan pengoperasian normal untuk waktu yang lama tanpa masalah.
4. Penerapan yang Luas: Katup gerbang bergelang dapat digunakan di banyak lingkungan industri yang berbeda. Desain serbaguna ini memungkinkannya diadaptasi secara fleksibel ke berbagai sistem, dan pemasangan serta integrasinya mudah dilakukan.
5. Perawatan Sederhana: Kami mempertimbangkan kemudahan perawatan selama tahap desain. Komponen katup mudah dibongkar dan dipasang kembali, sehingga pemeriksaan dan pemeliharaan rutin menjadi sederhana dan hemat biaya.

Tag Panas: Katup Gerbang Bergelang Tekanan Tinggi, Cina, Disesuaikan, Kualitas, Tahan Lama, Canggih, Produsen, Pemasok, Pabrik, dalam Stok
