Katup Gerbang Listrik

Pabrik JQF Valve tidak hanya memproduksi berbagai katup standar, tetapi juga merancang dan memproduksi katup sesuai dengan kebutuhan pelanggan. Katup Gerbang Listrik kami yang berkualitas tinggi adalah perangkat katup otomatis yang mengintegrasikan aktuator listrik dengan badan katup gerbang yang dihubungkan dengan ujung yang dilas. Ia mewujudkan kendali jarak jauh, pembukaan dan penutupan cepat, dan manajemen katup otomatis. Ini sangat cocok untuk kondisi kerja bertekanan tinggi, bersuhu tinggi, berisiko tinggi, atau sulit diakses dan merupakan peralatan penting untuk kontrol otomasi pipa industri modern.

mengirimkan permintaan

Deskripsi Produk

JQF Valve's high quality Electrical Gate Valve is widely used in petrochemical, thermal power plant, and other industries for connecting or shutting off medium pipelines, including those for petroleum products and steam. It is a high-quality, durable device.

Standar Eksekutif

Spesifikasi desain: GB/T 12234
Panjang struktur: GB / T 12221
Flensa penghubung: JB / T 79.1
Pengujian dan inspeksi: JB / T 9092
Tekanan - Suhu: GB / T 9131
Identifikasi Produk: GB / T 12220

Katup gerbang listrik cocok untuk aplikasi yang memerlukan pembukaan atau penutupan penuh. Singkatnya, mereka digunakan sebagai saklar on/off, biasanya dipasang di pipa sebagai katup isolasi, dan tidak cocok untuk kontrol aliran. Ketika katup terbuka penuh, alirannya tidak terhalang sama sekali, sehingga media mengalir lurus tanpa kehilangan tekanan. Oleh karena itu, sistem ini ideal untuk sistem yang memprioritaskan kehilangan tekanan rendah dan memerlukan jalur aliran yang tidak terhalang.

Fitur

1. Struktur kompak, desain masuk akal, kekakuan katup yang baik, jalur aliran halus, dan koefisien aliran rendah.
2. Permukaan penyegelan terbuat dari baja tahan karat dan bahan paduan keras, memastikan masa pakai yang lama.
3. Katup Gerbang Listrik menggunakan kemasan grafit yang fleksibel, memastikan penyegelan yang andal serta pengoperasian yang mudah dan fleksibel.
4. Katup Gerbang Listrik dapat digerakkan secara manual, pneumatik, elektrik, atau dengan roda gigi.
5. Tersedia tiga pilihan struktur: gerbang tunggal baji fleksibel, gerbang tunggal baji kaku, dan gerbang ganda.

Parameter Kinerja

Tekanan nominalPN（MPa)	kasus	tekanan uji （MPa)		Tertutup
Tekanan nominalPN（MPa)	kasus	Tersegel (cair)	Segel (gas)	Tertutup
1.6	2.4	1.8	0.6	1.8
2.5	3.8	2.8	0.6	2.8
4.0	6.0	4.4	0.6	4.4
6.4	9.6	7.0	0.6	7.0
10.0	15.0	11.0	0.6	11.0
16.0	24.0	18.0	0.6	18.0

Suhu sedang dan berlaku yang sesuai

Bahan cangkang	Media yang cocok	Suhu yang berlaku (℃)
Baja karbon (tipe C)	Air, uap, minyak	≤425
Baja titanium nikel kromium (tipe P)	Asam nitrat	≤200
Baja titanium krom nikel molibdenum (tipe R)	Asam asetat	≤200
Baja krom-molibdenum (tipe I)	Air, uap, minyak	≤550

Bahan bagian utama

Bodi, kap mesin	Pelat katup, dudukan	Batang katup	Kacang batang	pengisi	roda tangan
Baja karbon	Baja karbon berkualitas tinggi + karbida atau baja tahan karat	Baja tahan karat krom	Perunggu aluminium	Pengepakan asbes grafit	Besi yang mudah ditempa
Baja titanium nikel kromium	Baja tahan karat, baja tahan karat + karbida disemen	Baja tahan karat nikel-titanium krom	Perunggu aluminium	Teflon	Besi yang mudah ditempa
Baja titanium kromium nikel molibdenum	Baja tahan karat, baja tahan karat + karbida disemen	Baja tahan karat nikel-titanium krom	Perunggu aluminium	Teflon	Besi yang mudah ditempa
Baja krom-molibdenum	Baja paduan + Karbida	Baja krom-molibdenum	Perunggu aluminium	Asbes fleksibel	Besi yang mudah ditempa

Bentuk utama dan dimensi sambungan

Diameter nominalnya	Dimensi utama dan dimensi koneksi
Diameter nominalnya	L	D	D1	D2	b	Zd	H	D0
Z41H-16
15	130	95	65	45	14-2	4-Φ14	170	120
20	150	105	75	55	14-2	4-Φ14	190	140
25	160	115	85	65	14-2	4-Φ14	205	160
32	180	135	100	78	16-2	4-Φ18	270	180
40	200	145	110	85	16-3	4-Φ18	310	200
50	250	160	125	100	16-3	4-Φ18	358	240
65	265	180	145	120	18-3	4-Φ18	373	240
80	280	195	160	135	20-3	8-Φ18	435	280
100	300	215	180	155	20-3	8-Φ18	500	300
125	325	245	210	185	22-3	8-Φ18	614	320
150	350	280	240	210	24-3	8-Φ23	674	360
200	400	335	295	265	26-3	12-Φ23	811	400
250	450	405	355	320	30-3	12-Φ25	969	450
300	500	460	410	375	30-3	12-Φ25	1145	580
350	550	520	470	435	34-4	16-Φ25	1280	640
400	600	580	525	485	36-4	16-Φ30	1452	640
Z41H-25
15	130	95	65	45	16-2	4-Φ14	170	120
20	150	105	75	55	16-2	4-Φ14	190	140
25	160	115	85	65	16-2	4-Φ14	205	160
32	180	135	100	78	18-2	4-Φ18	270	180
40	200	145	110	85	18-3	4-Φ18	310	200
50	250	160	125	100	20-3	4-Φ18	358	240
65	265	180	145	120	22-3	8-Φ18	373	240
80	280	195	160	135	22-3	8-Φ18	435	280
100	300	230	190	160	24-3	8-Φ23	500	300
125	325	270	220	188	28-3	8-Φ25	614	320
150	350	300	250	218	30-3	8-Φ25	674	360
200	400	360	310	278	34-3	12-Φ25	811	400
250	450	425	370	332	36-3	12-Φ30	969	450
300	500	485	430	390	40-4	16-Φ30	1145	580
350	550	550	490	448	44-4	16-Φ34	1280	640
400	600	610	550	505	48-4	16-Φ34	1452	640

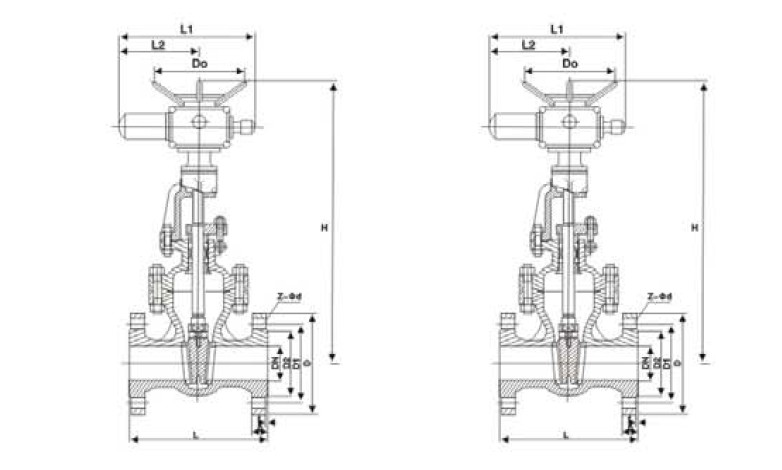

Gambar struktur
