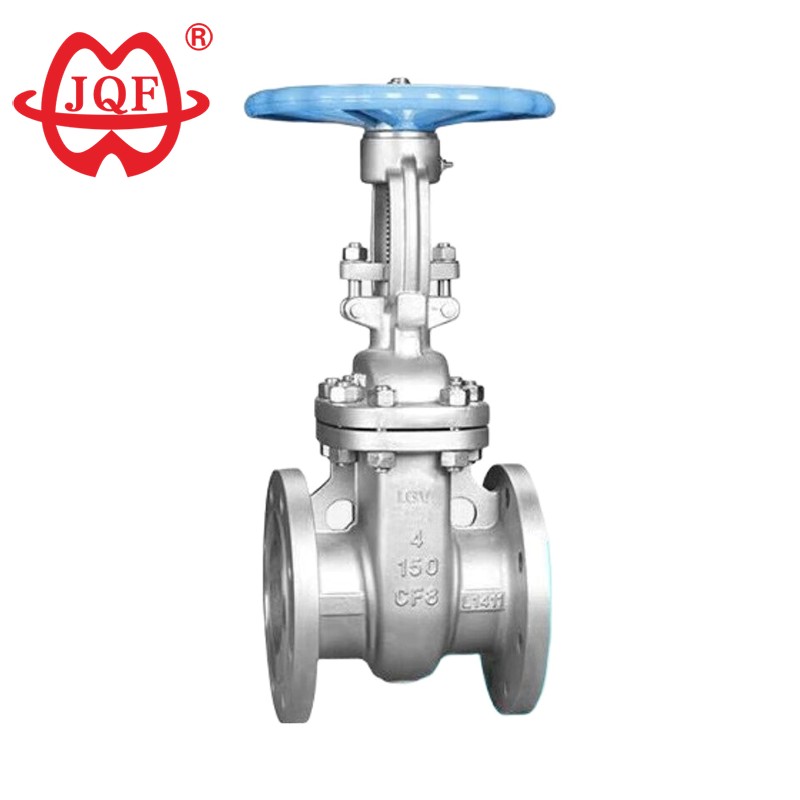

Katup Gerbang Baja Tahan Karat API

JQF Valve adalah produsen dan pemasok Katup Gerbang Baja Tahan Karat API tahan lama yang berspesialisasi dalam katup serta pipa dan perlengkapan terkait katup. Dengan memanfaatkan teknologi mekanis canggih dan sistem otomatis, kami memastikan produk kami secara konsisten menjaga kualitas unggul dan dapat merespons kebutuhan pelanggan dengan cepat dan akurat. Katup gerbang baja tahan karat API kami dicetak menggunakan proses pengecoran presisi sol silika terbaru, dengan badan katup terbuat dari baja karbon (atau baja tahan karat) dan baja paduan, yang dirancang untuk memenuhi kondisi pengoperasian yang paling menuntut.

mengirimkan permintaan

Deskripsi Produk

The high quality API stainless steel gate valve manufactured by JQF Valve factory is a valve used to shut off or connect media in pipelines in accordance with the American Petroleum Institute (API) standard. It is widely used in industries such as petroleum, chemical, pharmaceutical, and power generation. It is suitable for a variety of media and can be connected by flanges or welding. The product is durable.

Katup gerbang baja tahan karat API yang tahan lama ini memiliki desain lubang penuh, menawarkan efisiensi hidraulik yang luar biasa. Saat terbuka penuh, media mengalir langsung dengan hambatan fluida minimal, sehingga mengurangi kehilangan tekanan sistem. Permukaan penyegelan presisi katup gerbang baja tahan karat API menggunakan desain segel yang diperkeras, memberikan ketahanan aus dan korosi serta kinerja yang unggul dibandingkan dengan katup gerbang tradisional. Selama pengoperasian, gerbang bergerak vertikal ke atas melawan arus, menghasilkan penggerakan yang sangat mulus dengan torsi minimal yang diperlukan, sehingga mengurangi beban kerja operator. Dirancang untuk aplikasi umum, katup gerbang baja tahan karat API menawarkan struktur sederhana dan kompak, sesuai dengan standar API 600. Desainnya yang dapat beradaptasi dapat menahan tekanan, suhu, dan diameter ekstrem, serta kompatibel dengan berbagai media dan lingkungan pengoperasian. Selain itu, sumbusimetri dalam keadaan terbuka penuh menciptakan saluran medium yang turbulen dan tidak terhalang, menghilangkan gangguan aliran dan memastikan kelancaran pengoperasian pipa.

Skenario Aplikasi

Dalam operasi hulu minyak dan gas, katup gerbang baja tahan karat API digunakan untuk mengisolasi pipa kepala sumur, menangani ekstraksi minyak mentah dalam kondisi tekanan tinggi, dan mengatur cairan yang mengandung sulfur dengan toleransi yang sangat tinggi terhadap hidrogen sulfida (H₂S). Konstruksi baja tahan karat yang diperkeras pada katup gerbang baja tahan karat API mencegah retak akibat tegangan sulfida di lingkungan yang kaya hidrogen sulfida, menjadikannya komponen yang sangat diperlukan pada komponen kepala sumur dan manifold produksi.

Di pabrik pemrosesan kimia, katup gerbang baja tahan karat API secara efektif menangani media korosif, termasuk asam, alkali, dan pelarut. Pembangkit listrik menggunakan katup gerbang baja tahan karat API dalam sistem air umpan boiler, memanfaatkan fungsi penutup kedap udara untuk mencegah hilangnya uap selama penyalaan turbin.

Insinyur pengolahan air menggunakan katup gerbang baja tahan karat API di outlet desalinasi air laut untuk mengatasi keausan yang disebabkan oleh korosi garam. Karena ketahanannya terhadap korosi galvanik, katup ini secara konsisten menjadi pilihan utama untuk sistem pemberat air laut di fasilitas kelautan dan lepas pantai.

Standar Eksekutif

Desain dan Manufaktur: API 600
Ukuran flensa: ANSI B16.5
Panjang struktur: ANSI B16.10
Tekanan ~ Suhu: ANSI B16.34
Inspeksi dan Pengujian: API 598

Parameter gerbang standar Amerika Z40H (Spesifikasi)

Tekanan nominal（Lb)	Tes kekuatan		Tes segel air		Tes segel gas
Tekanan nominal（Lb)	MPa	lbf/dalam2	MPa	lbf/dalam2	MPa	lbf/dalam2
150	3.1	450	2.2	315	0.6	60
300	7.8	1125	5.6	815	0.6	60
600	15.3	2225	11.2	1630	0.6	60

Bahan bagian utama

Bodi, kap mesin, gerbang	WCB	1Cr18Ni9Ti	CF8(304)	CF3(304L)	1Cr18Ni12Mo2Ti	CF8M(316)
Permukaan penyegelan	Cr13 atau semen karbida	Badan (W) atau karbida disemen (Y)
Batang dan bagian dalam	2Cr13	1Cr18Ni9Ti	0Cr19Ni9(304)	00Cr19Ni11(304L)	1Cr18Ni12Mo2Ti	0Cr17Ni12Mo2(316)
pengisi	Grafit fleksibel
Paking	Gasket luka spiral baja tahan karat
Media yang cocok	Air, uap, minyak dan sebagainya	Asam nitrat dan media korosif lainnya		Media pengoksidasi kuat	Asam asetat dan media korosif lainnya
suhu yang tepat	-29~425℃	-40~500℃

Bentuk utama dan dimensi sambungan

Diameter nominalnya	Dimensi utama dan dimensi koneksi
Diameter nominalnya	L	D	D1	D2	b	Zd	H	D0
150LB
50	178	150	120.5	92	16	4-Φ19	323	200
65	190	180	139.5	105	18	4-Φ19	347	250
80	203	190	152.5	127	19	4-Φ19	383	250
100	229	230	190.5	157	24	8-Φ19	457	300
125	254	255	216	185.7	24	8-Φ22	632	300
150	267	280	241.5	216	26	8-Φ22	635	350
200	292	345	298.5	270	29	8-Φ22	762	350
250	330	405	362	324	31	12-Φ25	895	400
300	356	485	432	381	32	12-Φ25	1080	500
350	381	535	476	413	35	12-Φ29	1295	600
400	406	595	540	470	37	16-Φ29	1435	600
300LB
50	216	165	127	92	22	8-19	330	250
65	241	190	149	105	25	8-22	368	250
80	283	210	168.5	127	29	8-22	394	300
100	305	255	200	157	32	8-22	473	300
125	381	280	235	186	35	8-22	660	350
150	403	320	270	216	37	12-22	711	350
200	419	380	330	270	41	12-25	813	400
250	457	445	387.5	324	48	16-29	1003	500
300	502	520	451	381	51	16-32	1137	600
350	762	585	514.5	413	54	20-32	1489	600
400	838	650	571.5	470	57	20-32	1581	650
