1. Inspeksi Pra-pemasangan: Konfirmasikan kompatibilitas bahan katup dengan media fluida, suhu, dan tekanan. Periksa permukaan ujung Katup Gerbang Stainless Steel Standar GB yang tahan lama dari goresan. Pastikan bahan paking memenuhi persyaratan penggunaan dan pastikan baut/mur memenuhi persyaratan kekuatan.
2. Penyelarasan Instalasi: Jangan memaksakan penyelarasan. Ketidaksejajaran dapat menyebabkan deformasi dudukan katup, kebocoran, atau tekanan struktural. Dukung pipa secara mandiri di dekat katup. Kencangkan baut secara bertahap dalam urutan berbentuk bintang hingga tercapai torsi yang seragam. Setelah sistem berjalan selama 24-48 jam, kencangkan kembali bautnya.
3. Prosedur Pengoperasian: Katup Gerbang Baja Tahan Karat Standar GB berkualitas tinggi harus terbuka penuh atau tertutup penuh—pembukaan sebagian akan mempercepat erosi dudukan/pelat katup oleh cairan berkecepatan tinggi. Operasikan hanya menggunakan handwheel; jangan pernah menggunakan kunci pas/tuas. Batang katup harus dilumasi setiap tiga bulan.
4. Pengujian dan Pemeliharaan: Setelah pemasangan, sebelum sistem dioperasikan, uji tekanan statis harus dilakukan pada Katup Gerbang Baja Tahan Karat Standar GB pada 1,5 kali tekanan pengenal PN. Selama pengujian, katup harus diisolasi dari peralatan hilir.
5. Penyimpanan dan Penanganan: Katup harus disimpan di dalam ruangan dan terlindung dari kelembapan. Sebelum pemasangan, tutup ujung harus tetap pada posisi terpasang.
1. Katup Gerbang Stainless Steel Standar GB terbuat dari baja tahan karat austenitik, yang memiliki ketahanan yang sangat baik terhadap korosi dari media asam pengoksidasi.
2. Ketika media mengalir melalui Katup Gerbang Stainless Steel Standar GB, arah aliran tetap tidak berubah, sehingga resistensi fluida menjadi rendah.
3. Arah pergerakan gerbang tegak lurus dengan arah aliran medium, menghasilkan torsi pembukaan dan penutupan yang rendah serta pengoperasian yang mudah.
4. Arah aliran medium tidak dibatasi, tanpa mengganggu aliran fluida atau mengurangi tekanan. Media dapat mengalir dari kedua sisi katup gerbang, mencapai tujuan yang diinginkan. Ini sangat cocok untuk jaringan pipa dimana arah aliran mediumnya dapat berubah.
5. Katup Gerbang Stainless Steel Standar GB dipasang secara vertikal di dalam badan katup, sehingga menghasilkan panjang struktural yang pendek.
6. Katup Gerbang Stainless Steel Standar GB memiliki kinerja penyegelan yang baik. Keausan pada permukaan perapat minimal saat terbuka penuh.
Spesifikasi desain: GB/T 12234
Panjang struktur: GB / T 12221
Flensa penghubung: JB / T 79.1
Pengujian dan inspeksi: JB / T 9092
Tekanan - Suhu: GB / T 9131
Identifikasi Produk: GB / T 12220
| Tekanan nominalPN（MPa) | kasus | tekanan uji （MPa) | Tertutup | |
| Tersegel (cair) | Segel (gas) | |||
| 1.6 | 2.4 | 1.8 | 0.6 | 1.8 |
| 2.5 | 3.8 | 2.8 | 0.6 | 2.8 |
| 4.0 | 6.0 | 4.4 | 0.6 | 4.4 |
| 6.4 | 9.6 | 7.0 | 0.6 | 7.0 |
| 10.0 | 15.0 | 11.0 | 0.6 | 11.0 |
| 16.0 | 24.0 | 18.0 | 0.6 | 18.0 |
| Bahan cangkang | Media yang cocok | Suhu yang berlaku (℃) |
| Baja titanium nikel kromium (tipe P) | Asam nitrat | ≤200 |
| Baja titanium krom nikel molibdenum (tipe R) | Asam asetat | ≤200 |
| Bodi, kap mesin | Pelat katup, dudukan | Batang katup | Kacang batang | pengisi | roda tangan |
| Baja titanium nikel kromium | Baja tahan karat, baja tahan karat + karbida disemen | Baja tahan karat nikel-titanium krom | Perunggu aluminium | Teflon | Besi yang mudah ditempa |
| Baja titanium kromium nikel molibdenum | Baja tahan karat, baja tahan karat + karbida disemen | Baja tahan karat nikel-titanium krom | Perunggu aluminium | Teflon | Besi yang mudah ditempa |

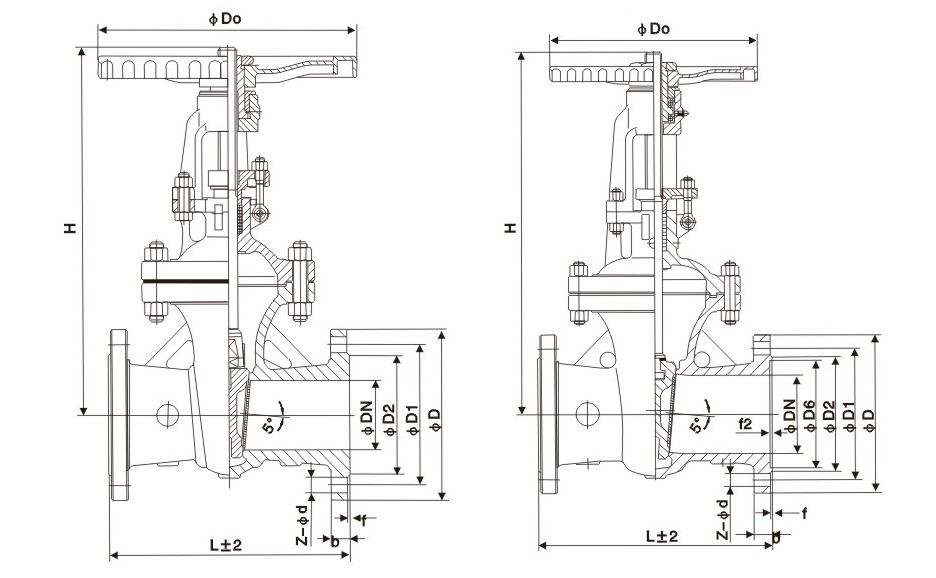

| Diameter nominalnya | Dimensi utama dan dimensi koneksi | |||||||
| L | D | D1 | D2 | b | Zd | H | D0 | |
| Z41W-16P | ||||||||
| 15 | 130 | 95 | 65 | 45 | 14-2 | 4-Φ14 | 170 | 120 |
| 20 | 150 | 105 | 75 | 55 | 14-2 | 4-Φ14 | 190 | 140 |
| 25 | 160 | 115 | 85 | 65 | 14-2 | 4-Φ14 | 205 | 160 |
| 32 | 180 | 135 | 100 | 78 | 16-2 | 4-Φ18 | 270 | 180 |
| 40 | 200 | 145 | 110 | 85 | 16-3 | 4-Φ18 | 310 | 200 |
| 50 | 250 | 160 | 125 | 100 | 16-3 | 4-Φ18 | 358 | 240 |
| 65 | 265 | 180 | 145 | 120 | 18-3 | 4-Φ18 | 373 | 240 |
| 80 | 280 | 195 | 160 | 135 | 20-3 | 8-Φ18 | 435 | 280 |
| 100 | 300 | 215 | 180 | 155 | 20-3 | 8-Φ18 | 500 | 300 |
| 125 | 325 | 245 | 210 | 185 | 22-3 | 8-Φ18 | 614 | 320 |
| 150 | 350 | 280 | 240 | 210 | 24-3 | 8-Φ23 | 674 | 360 |
| 200 | 400 | 335 | 295 | 265 | 26-3 | 12-Φ23 | 811 | 400 |
| 250 | 450 | 405 | 355 | 320 | 30-3 | 12-Φ25 | 969 | 450 |
| 300 | 500 | 460 | 410 | 375 | 30-3 | 12-Φ25 | 1145 | 580 |
| 350 | 550 | 520 | 470 | 435 | 34-4 | 16-Φ25 | 1280 | 640 |
| 400 | 600 | 580 | 525 | 485 | 36-4 | 16-Φ30 | 1452 | 640 |
| Z41W-25P | ||||||||
| 15 | 130 | 95 | 65 | 45 | 16-2 | 4-Φ14 | 170 | 120 |
| 20 | 150 | 105 | 75 | 55 | 16-2 | 4-Φ14 | 190 | 140 |
| 25 | 160 | 115 | 85 | 65 | 16-2 | 4-Φ14 | 205 | 160 |
| 32 | 180 | 135 | 100 | 78 | 18-2 | 4-Φ18 | 270 | 180 |
| 40 | 200 | 145 | 110 | 85 | 18-3 | 4-Φ18 | 310 | 200 |
| 50 | 250 | 160 | 125 | 100 | 20-3 | 4-Φ18 | 358 | 240 |
| 65 | 265 | 180 | 145 | 120 | 22-3 | 8-Φ18 | 373 | 240 |
| 80 | 280 | 195 | 160 | 135 | 22-3 | 8-Φ18 | 435 | 280 |
| 100 | 300 | 230 | 190 | 160 | 24-3 | 8-Φ23 | 500 | 300 |
| 125 | 325 | 270 | 220 | 188 | 28-3 | 8-Φ25 | 614 | 320 |
| 150 | 350 | 300 | 250 | 218 | 30-3 | 8-Φ25 | 674 | 360 |
| 200 | 400 | 360 | 310 | 278 | 34-3 | 12-Φ25 | 811 | 400 |
| 250 | 450 | 425 | 370 | 332 | 36-3 | 12-Φ30 | 969 | 450 |
| 300 | 500 | 485 | 430 | 390 | 40-4 | 16-Φ30 | 1145 | 580 |
| 350 | 550 | 550 | 490 | 448 | 44-4 | 16-Φ34 | 1280 | 640 |
| 400 | 600 | 610 | 550 | 505 | 48-4 | 16-Φ34 | 1452 | 640 |
