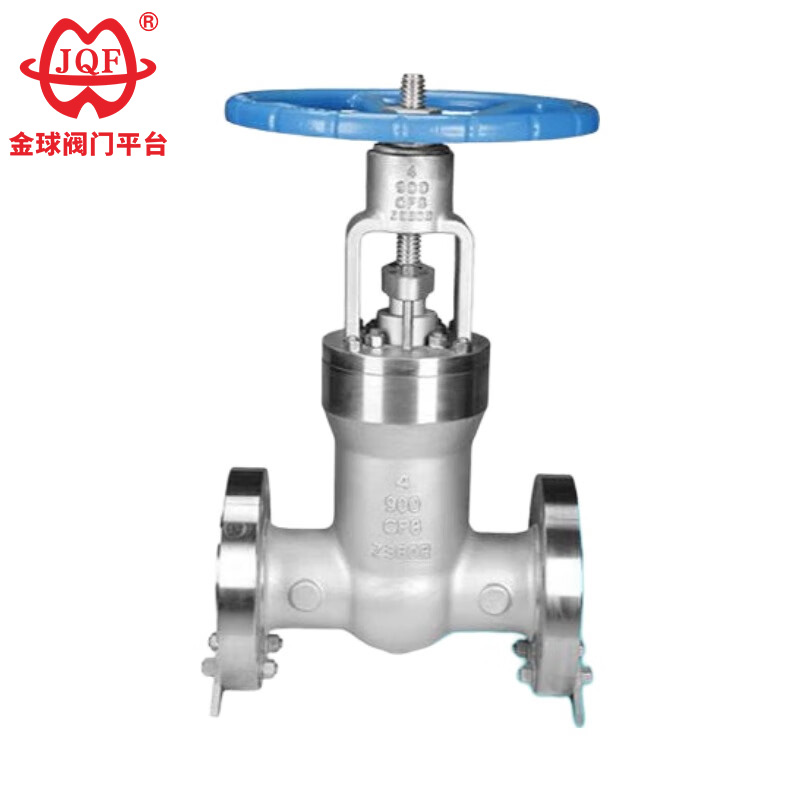

Katup Gerbang Tekanan Tinggi API

JQF Valve factory's durable API high pressure gate valve features a gate design for the opening and closing element. The gate is made of ductile iron and uses an integral rubber coating process, combined with a flat-bottom gate seat structure, effectively reducing debris accumulation and improving sealing performance. Because the sealing surface of the API High Pressure Gate Valve is susceptible to erosion, has a larger overall size, and a longer opening and closing time, it is often used in infrequently operated applications.

Standar Eksekutif

Kriteria Desain: API 600 / ASME B16.34
Panjang struktur ASME B16.10
Las Butt Ukuran ASME B16.5
API Uji dan Inspeksi 598
Tekanan - Suhu: ASME B16.34

Fitur

Katup gerbang tekanan tinggi API juga disebut katup pembangkit listrik. Mereka terutama digunakan dalam berbagai sistem perpipaan pembangkit listrik tenaga panas, yang bertanggung jawab untuk menghubungkan atau memutus aliran media (seperti air atau uap). Dibandingkan dengan katup biasa, fitur luar biasa dari katup pembangkit listrik adalah kemampuannya menahan suhu dan tekanan yang sangat tinggi. Mereka juga memiliki desain khusus—struktur yang dapat menyegel sendiri. Desain ini memiliki keunggulan: semakin tinggi tekanan sistem, semakin baik efek penyegelannya. Karakteristik ini membuatnya banyak digunakan dalam kondisi kerja suhu tinggi dan tekanan tinggi tertentu, dan sulit diganti dengan produk katup lainnya.
1. Pembukaan dan penutupan tanpa gesekan: Fitur ini memecahkan masalah gesekan antara permukaan penyegelan katup tradisional, sehingga menghasilkan kinerja penyegelan yang lebih stabil.
2. Struktur yang dipasang di atas: Setelah katup dipasang pada pipa, jika diperlukan pemeriksaan atau pemeliharaan, dapat dilakukan langsung secara online tanpa melepasnya. Hal ini secara signifikan mengurangi waktu henti dan menghemat biaya pemeliharaan.
3. Desain kursi tunggal: Menghilangkan masalah peningkatan tekanan abnormal pada rongga katup yang mempengaruhi penggunaan yang aman.
4. Desain torsi rendah: Batang katup, dirancang dengan struktur khusus, memudahkan pembukaan dan penutupan dengan gaya minimal.
5. Struktur penyegelan berbentuk baji: Katup gerbang tekanan tinggi API menggunakan gaya mekanis yang disediakan oleh batang katup untuk menekan gerbang berbentuk baji ke dudukan katup untuk mencapai penyegelan, memastikan kinerja penyegelan katup tetap stabil dan tidak terpengaruh oleh fluktuasi tekanan pipa.
6. Struktur permukaan penyegelan yang dapat membersihkan sendiri: Ketika gerbang Katup Gerbang Tekanan Tinggi API miring terbuka dari dudukan katup, cairan dalam pipa mengalir secara merata di sepanjang keliling permukaan penyegelan gerbang. Hal ini mencegah cairan berkecepatan tinggi mengikis hanya satu bagian dudukan katup dan juga menghilangkan akumulasi kotoran pada permukaan penyegelan, sehingga mencapai pembersihan mandiri.

Parameter kinerja

Bahan bagian utama

Bentuk utama dan dimensi sambungan
