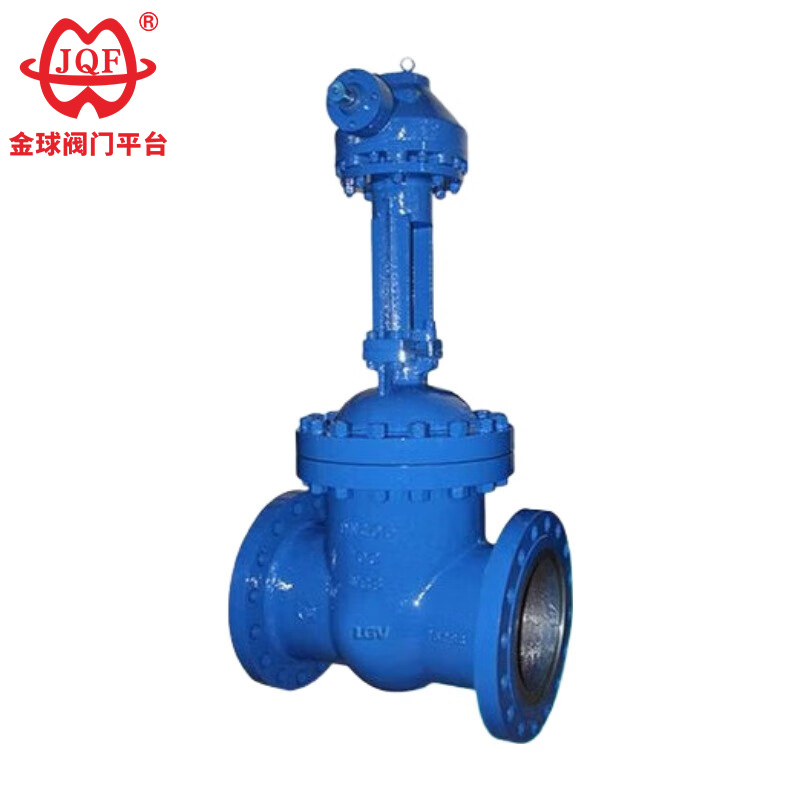

Z540H, Z540Y, Z540W tipe PN16 ~ PN160 katup gerbang baji berpenggerak roda gigi bevel baja yang diproduksi oleh Lianggu valve Co., Ltd. Penggerak roda gigi bevel, sambungan flensa, gerbang elastis tipe baji. Bahan permukaan penyegelan kursi adalah paduan las permukaan (Z540H-16C ~ 160, Z540Y-16C ~ 160, Z540Y-16I ~ 160I, Z540Y-16P ~ 160P, Z540Y-16R ~ 160R), baja tahan karat (Z540W-16P ~ 160P, Z540W-16R ~ 160R), tekanan nominal PN16 ~ PN160. Bahan badan katup adalah baja karbon (Z540H-16C ~ 160, Z540Y-16C ~ 160), baja paduan krom molibdenum (Z540Y-16I ~ 160I), baja tahan karat (Z540W-16P ~ 160P, Z540Y-16P ~ 160P, Z540W-16R ~ 160R, Z540Y- 16R ~ 160R) katup gerbang.
1. Katup gerbang roda gigi Bevel yang disesuaikan memiliki standar canggih, penyegelan yang andal, kinerja unggul, dan penampilan yang menarik.
2. Struktur pelat katup berbentuk baji untuk peralihan fleksibel.
3. Pelat katup dan dudukan dilas dari paduan Stellite.
4. Batang katup mengalami perlakuan pendinginan dan temper untuk meningkatkan ketahanan terhadap korosi dan aus.
5. Tersedia berbagai standar flensa pipa dan jenis permukaan penyegelan flensa.
6. Katup gerbang roda gigi Bevel berkualitas tinggi tersedia dalam berbagai bahan bodi untuk menyesuaikan dengan tekanan, suhu, dan kondisi media yang berbeda.
| model | hal | Tekanan kerja/MPa | Suhu pengoperasian/℃ | Media yang cocok |
| Z540H-16C-160 | 16-160 | 1.6-16.0 | ≤425 | Air, uap, minyak |
| Z540Y-16C-160 | 16-160 | 1.6-16.0 | ≤425 | Air, uap, minyak |
| Z540H-16I-160 | 16-160 | 1.6-16.0 | ≤550 | Uap, minyak |
| Z540W-16P-40P | 16-40 | 1.6-4.0 | ≤150 | Media korosif |
| Z540Y-16P-160P | 16-160 | 1.6-16.0 | ≤150 | Media korosif |
| Z540W-16R-40R | 16-40 | 1.6-4.0 | ≤150 | Media korosif |
| Z540Y-16R-160R | 16-160 | 1.6-16.0 | ≤150 | Media korosif |
| Diameter nominalnya | Dimensi utama dan dimensi koneksi | |||||||
| L | D | D1 | D2 | b | Zd | H | ||
| Z540H-16C | ||||||||
| 200 | 400 | 335 | 295 | 265 | 26-3 | 12-Φ23 | 730 | |
| 250 | 450 | 405 | 355 | 320 | 30-3 | 12-Φ25 | 897 | |
| 300 | 500 | 460 | 410 | 375 | 30-3 | 12-Φ25 | 1032 | |
| 350 | 550 | 520 | 470 | 435 | 34-4 | 16-Φ25 | 1170 | |
| 400 | 600 | 580 | 525 | 485 | 36-4 | 16-Φ30 | 1330 | |
| 450 | 650 | 640 | 585 | 545 | 40-4 | 20-Φ30 | 1541 | |
| 500 | 700 | 705 | 650 | 608 | 44-4 | 20-Φ34 | 1676 | |
| 600 | 800 | 840 | 770 | 718 | 48-5 | 20-Φ36 | 1874 | |
| 700 | 900 | 910 | 840 | 788 | 50-5 | 24-Φ36 | 2083 | |
| 800 | 1000 | 1020 | 950 | 898 | 52-5 | 24-Φ41 | 2400 | |
| Z540H-25 | ||||||||
| 200 | 400 | 360 | 310 | 278 | 34-3 | 12-Φ25 | 730 | |
| 250 | 450 | 425 | 370 | 332 | 36-3 | 12-Φ30 | 897 | |
| 300 | 500 | 485 | 430 | 390 | 40-4 | 16-Φ30 | 1032 | |
| 350 | 550 | 550 | 490 | 448 | 44-4 | 16-Φ34 | 1170 | |
| 400 | 600 | 610 | 550 | 505 | 48-4 | 16-Φ34 | 1330 | |
| 450 | 650 | 660 | 600 | 555 | 50-4 | 20-Φ34 | 1541 | |
| 500 | 700 | 730 | 660 | 610 | 52-4 | 20-Φ36 | 1676 | |
| 600 | 800 | 840 | 770 | 718 | 56-5 | 20-Φ41 | 1874 | |
| 700 | 900 | 955 | 875 | 815 | 60-5 | 24-Φ42 | 2083 | |
| 800 | 1000 | 1070 | 990 | 930 | 64-5 | 24-Φ48 | 2400 | |
|
|
|
|
|
|
|
|
|
|
