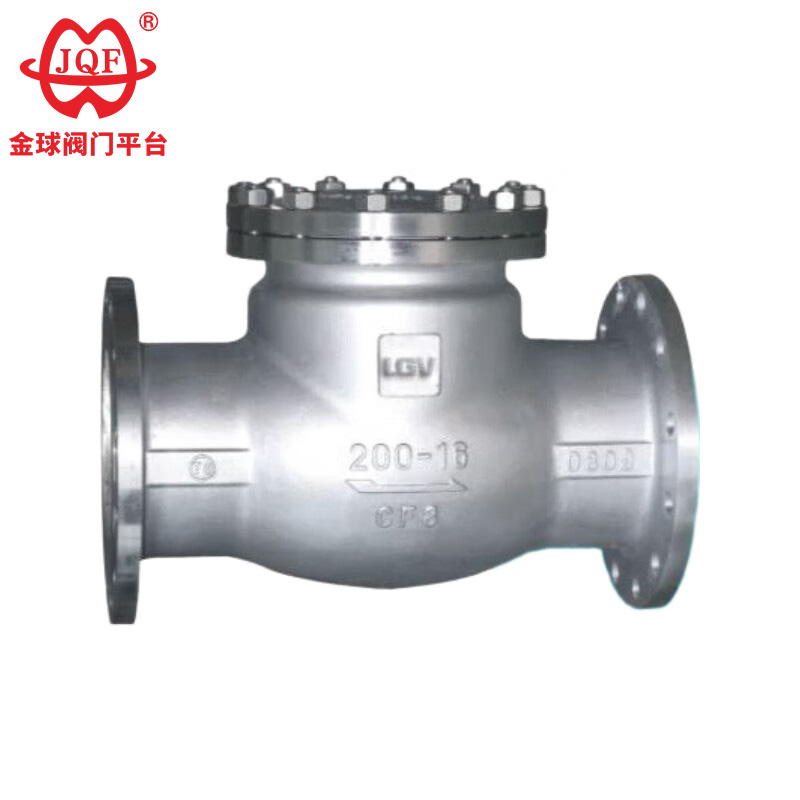

Jinqiu Valve, produsen katup periksa baja tahan karat profesional di Tiongkok, yang memproduksi katup periksa baja tahan karat yang lengan ayunnya menggunakan struktur sambungan berbentuk bola di persimpangan lengan ayun dan cakram katup. Hal ini memungkinkan cakram katup memiliki tingkat kebebasan tertentu dalam rentang 360 derajat dan memberikan kompensasi posisi mikro yang sesuai.
Katup ini banyak digunakan dalam industri kimia, metalurgi, dan farmasi. Katup periksa baja tahan karat tipe H44W dan H44Y digunakan dalam sistem perpipaan, terutama untuk mencegah aliran balik media, mencegah pompa dan motor penggeraknya terbalik, dan mencegah kebocoran media di dalam wadah. Katup periksa juga dapat digunakan pada saluran pipa yang tekanannya mungkin lebih tinggi daripada sistem utama atau tambahan.
1. Penurunan tekanan rendah: Desain katup periksa baja tahan karat dengan lubang penuh memastikan hambatan aliran minimal saat terbuka, sehingga menghemat energi dalam sistem.
2. Pengoperasian sepenuhnya otomatis: Katup periksa baja tahan karat tidak memerlukan catu daya eksternal atau intervensi manual; itu beroperasi hanya berdasarkan aliran dan tekanan saluran.
3. Penyegelan yang andal: Menawarkan dudukan logam-ke-logam atau tangguh (lunak) untuk mencegah aliran balik.
4. Desain yang kuat dan sederhana: Katup periksa baja tahan karat memiliki sedikit bagian yang bergerak, keandalan tinggi, dan memerlukan perawatan minimal.
| model | H44W-16P~250 | |
| Tekanan kerja（MPa） | 1,6~25 | |
| suhu yang tepat（℃） | ≤550 | |
| Media yang cocok | Media korosif yang lemah | |
| bahan | Bodi, kap mesin, cakram | Baja tahan karat nikel-titanium krom |
| Permukaan penyegelan | Tubuh tersegel | |
| Nama Bagian | Nama bahan | |||
| Tubuh | A351 CF8 | A351 CF8M | A351 CF3 | A351 CF3M |
| topi | A351 CF8 | A351 CF8M | A351 CF3 | A351 CF3M |
| Pelat katup | A351 CF8 | A351 CF8M | A351 CF3 | A351 CF3M |
| Permukaan penyegelan | Tubuh / STL | Tubuh / STL | Tubuh / STL | Tubuh / STL |
| Poros katup | A182 F304 | A182 F316 | A182 F304L | A182 F316L |
| Paking | Grafit fleksibel | Grafit fleksibel | Grafit fleksibel | Grafit fleksibel |
| baut | A193 B8 | A193 B8M | A193 B8 | A193 B8M |
| Kacang | A194 8 | A194 8M | A194 8 | A194 8M |
| Suhu pengoperasian | -46~425℃ | -46~425℃ | -46~425℃ | -46~425℃ |
| Media yang cocok | Korosif yang lemah | Korosif yang lemah | Korosif yang lemah | Korosif yang lemah |
| Diameter nominalDN | Dimensi utama dan dimensi koneksi | ||||||
| L | D | D1 | D2 | b | Zd | H | |
| H44W-16P H44W-16R | |||||||
| 25 | 160 | 115 | 85 | 65 | 16 | 4-14 | 100 |
| 32 | 180 | 135 | 100 | 78 | 16 | 4-18 | 105 |
| 40 | 200 | 145 | 100 | 85 | 16 | 4-18 | 115 |
| 50 | 230 | 160 | 125 | 100 | 16 | 4-18 | 135 |
| 65 | 290 | 180 | 145 | 120 | 18 | 4-18 | 142 |
| 80 | 310 | 195 | 160 | 135 | 20 | 8-18 | 165 |
| 100 | 350 | 215 | 180 | 155 | 20 | 8-18 | 180 |
| 125 | 400 | 245 | 210 | 185 | 22 | 8-18 | 210 |
| 150 | 480 | 280 | 240 | 210 | 24 | 8-23 | 233 |
| 200 | 500 | 335 | 295 | 265 | 26 | 12-23 | 304 |
| 250 | 550 | 405 | 355 | 320 | 30 | 12-25 | 348 |
| 300 | 650 | 460 | 410 | 375 | 30 | 12-25 | 390 |
| 350 | 750 | 520 | 470 | 435 | 34 | 16-25 | 430 |
| 400 | 850 | 580 | 525 | 485 | 36 | 16-30 | 468 |
| H44W-25P H44W-25R | |||||||
| 25 | 160 | 115 | 85 | 65 | 16 | 4-14 | 100 |
| 32 | 180 | 135 | 100 | 78 | 16 | 4-18 | 105 |
| 40 | 200 | 145 | 110 | 85 | 16 | 4-18 | 115 |
| 50 | 230 | 160 | 125 | 100 | 20 | 4-18 | 160 |
| 65 | 290 | 180 | 145 | 120 | 22 | 8-18 | 175 |
| 80 | 310 | 195 | 160 | 135 | 22 | 8-18 | 185 |
| 100 | 350 | 230 | 190 | 160 | 24 | 8-23 | 220 |
| 125 | 400 | 270 | 220 | 188 | 28 | 8-25 | 248 |
| 150 | 480 | 300 | 250 | 218 | 30 | 8-25 | 276 |
| 200 | 550 | 360 | 310 | 278 | 34 | 12-25 | 350 |
| 250 | 650 | 425 | 370 | 332 | 36 | 12-30 | 410 |
| 300 | 750 | 485 | 430 | 390 | 40 | 16-30 | 430 |
| 350 | 850 | 550 | 490 | 448 | 44 | 16-34 | 518 |
| 400 | 950 | 610 | 550 | 505 | 48 | 16-34 | 560 |
