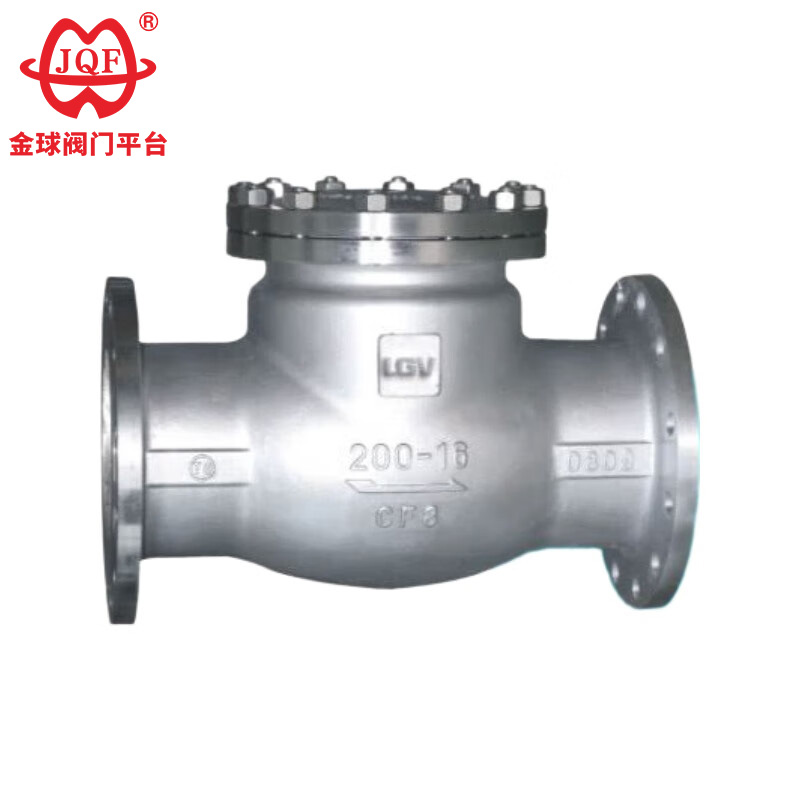

Katup Periksa Baja Cor yang tahan lama dari pabrik Jinqiu Valve berbentuk simetris di kedua sisi, memungkinkan aliran media dua arah. Pemasangannya mudah, sehingga tidak perlu mempertimbangkan arah pipa, dan pengoperasiannya fleksibel serta nyaman. Pabrik kami menganut prinsip integritas dan kualitas terlebih dahulu. Kami sangat menyambut pertanyaan Anda dan berharap dapat menjalin hubungan kerja sama jangka panjang dengan Anda. Kami memiliki keunggulan di bidang manufaktur, sementara Anda memiliki keunggulan dalam penjualan. Kami percaya bahwa melalui kerja sama, kita dapat mencapai situasi win-win, dan kami berharap dapat tumbuh bersama!
1. Resistansi fluida rendah: Media internal katup periksa baja tuang mengalir dalam garis lurus dengan resistansi minimal, memfasilitasi kelancaran transportasi fluida, efisiensi energi, dan kepraktisan.
2. Mudah untuk membuka dan menutup: Gerbang katup periksa baja cor bergerak secara vertikal dengan fluida, membutuhkan gaya minimal untuk membuka dan menutup, menyederhanakan pengoperasian dan menghemat biaya tenaga kerja.
3. Arah aliran medium tidak terbatas: Katup periksa baja tuang simetris di kedua sisi, memungkinkan aliran medium dua arah. Pemasangan tidak memerlukan pertimbangan arah aliran pipa, sehingga pengoperasian menjadi fleksibel dan nyaman.
4. Kinerja penyegelan yang sangat baik: Keausan minimal saat terbuka penuh; ketika ditutup, tekanan dapat memaksa segel, secara efektif mencegah kebocoran media.
| model | H44H-16C~2=-0 | H44W-16P~250 | |
| Tekanan kerja（MPa） | 1,6~25 | ||
| suhu yang tepat（℃） | ≤425 | ≤550 | |
| Media yang cocok | Air, uap, minyak | Media korosif yang lemah | |
| bahan | Bodi, kap mesin, cakram | Baja karbon | Baja tahan karat nikel-titanium krom |
| Permukaan penyegelan | Paduan berbasis besi permukaan baja karbon | Tubuh tersegel | |

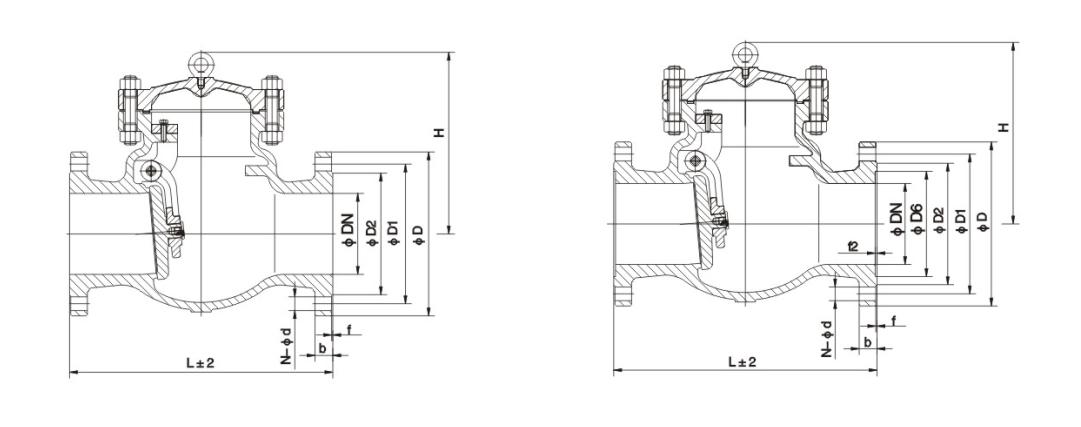

| Diameter nominalDN | Dimensi utama dan dimensi koneksi | ||||||
| L | D | D1 | D2 | b | Zd | H | |
| H44H-16C H44W-16C H44W-16P H44W-16R H44W-16I | |||||||
| 25 | 160 | 115 | 85 | 65 | 16 | 4-14 | 100 |
| 32 | 180 | 135 | 100 | 78 | 16 | 4-18 | 105 |
| 40 | 200 | 145 | 100 | 85 | 16 | 4-18 | 115 |
| 50 | 230 | 160 | 125 | 100 | 16 | 4-18 | 135 |
| 65 | 290 | 180 | 145 | 120 | 18 | 4-18 | 142 |
| 80 | 310 | 195 | 160 | 135 | 20 | 8-18 | 165 |
| 100 | 350 | 215 | 180 | 155 | 20 | 8-18 | 180 |
| 125 | 400 | 245 | 210 | 185 | 22 | 8-18 | 210 |
| 150 | 480 | 280 | 240 | 210 | 24 | 8-23 | 233 |
| 200 | 500 | 335 | 295 | 265 | 26 | 12-23 | 304 |
| 250 | 550 | 405 | 355 | 320 | 30 | 12-25 | 348 |
| 300 | 650 | 460 | 410 | 375 | 30 | 12-25 | 390 |
| 350 | 750 | 520 | 470 | 435 | 34 | 16-25 | 430 |
| 400 | 850 | 580 | 525 | 485 | 36 | 16-30 | 468 |
| H44H-25 H44W-25 H44W-25P H44W-25R H44W-25I | |||||||
| 25 | 160 | 115 | 85 | 65 | 16 | 4-14 | 100 |
| 32 | 180 | 135 | 100 | 78 | 16 | 4-18 | 105 |
| 40 | 200 | 145 | 110 | 85 | 16 | 4-18 | 115 |
| 50 | 230 | 160 | 125 | 100 | 20 | 4-18 | 160 |
| 65 | 290 | 180 | 145 | 120 | 22 | 8-18 | 175 |
| 80 | 310 | 195 | 160 | 135 | 22 | 8-18 | 185 |
| 100 | 350 | 230 | 190 | 160 | 24 | 8-23 | 220 |
| 125 | 400 | 270 | 220 | 188 | 28 | 8-25 | 248 |
| 150 | 480 | 300 | 250 | 218 | 30 | 8-25 | 276 |
| 200 | 550 | 360 | 310 | 278 | 34 | 12-25 | 350 |
| 250 | 650 | 425 | 370 | 332 | 36 | 12-30 | 410 |
| 300 | 750 | 485 | 430 | 390 | 40 | 16-30 | 430 |
| 350 | 850 | 550 | 490 | 448 | 44 | 16-34 | 518 |
| 400 | 950 | 610 | 550 | 505 | 48 | 16-34 | 560 |
