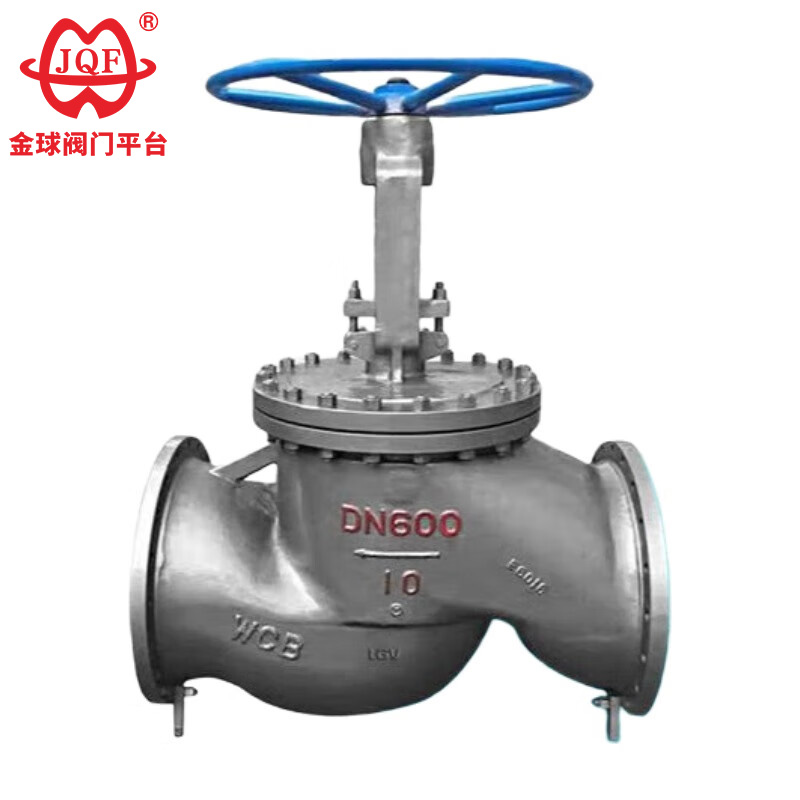

Katup Globe Standar GB

Katup globe standar GB tipe J41H, J41Y, dan J41W yang berkualitas tinggi dan dapat disesuaikan diproduksi oleh JQF Valve, produsen katup profesional di Tiongkok. Bagian pembukaan dan penutupannya adalah cakram katup silinder, dan permukaan penyegelannya datar atau berbentuk kerucut. Cakram katup bergerak secara linear sepanjang garis tengah fluida. Katup globe standar GB hanya cocok untuk aplikasi terbuka penuh atau tertutup penuh dan umumnya tidak digunakan untuk pengaturan aliran, namun pengaturan aliran dan pelambatan dapat dilakukan sesuai dengan kebutuhan pelanggan.

mengirimkan permintaan

Deskripsi Produk

Foshan Jinqiu Valve Co., Ltd. is a manufacturing factory integrating valve R&D, manufacturing, sales, and service. Our durable GB standard globe valves are specifically designed for oxygen pipelines, ensuring safe, stable, and efficient operation. Made from high-quality materials and undergoing rigorous degreasing and cleaning processes, these valves effectively prevent combustion risks and guarantee reliable sealing performance.

Katup globe standar GB yang tersedia cocok untuk rentang tekanan PN1.6-PN16 dan ukuran DN15-DN400, selalu digunakan dalam industri metalurgi, kimia, gas medis, dan energi.

Fitur Struktural

Kami terus berinovasi dan mengejar keunggulan, mengikuti perkembangan zaman dengan katup globe standar GB berkualitas tinggi dan layanan pelanggan yang luar biasa! Kami secara aktif memperkenalkan peralatan canggih, manajemen perusahaan, dan personel layanan teknis, berupaya membangun merek katup domestik dan internasional berkualitas tinggi. Kami menyambut pelanggan baru dan lama untuk mengunjungi dan memeriksa fasilitas kami, bekerja sama untuk saling menguntungkan, dan bersama-sama menciptakan masa depan yang lebih baik!

Standar Eksekutif

Spesifikasi desain: GB/T 12235
Panjang struktur: GB / T 12221
Sambungan flensa : JB/T 79
Pengujian dan inspeksi: JB / T 9002
Identifikasi Produk: GB / T 12220
Spesifikasi pengiriman : JB/T 7928

Fitur

1. Struktur yang Disederhanakan dan Dioptimalkan: Desain yang disederhanakan meningkatkan efisiensi produksi komponen dan pemeliharaan peralatan sebesar 30%. 2. Kontrol Pembukaan dan Penutupan Seketika: Desain struktur langkah mikro mencapai kecepatan respons pembukaan dan penutupan 0,8 detik per siklus. 3. Sistem Penyegelan Tahan Lama: Teknologi permukaan penyegelan yang melumasi sendiri mencapai koefisien gesekan yang sangat rendah; lapisan penyegelan komposit memiliki masa pakai anti-penuaan melebihi 50.000 siklus pembukaan dan penutupan.

Parameter kinerja

model		J41H-16C～160C	J41Y-16C～160C	J41W-16P～160P
Tekanan kerja（MPa）		1.6～16.0
suhu yang tepat（℃）		≤425		≤150
Media yang cocok		Air, uap, minyak		Media korosif yang lemah
bahan	Bodi, kap mesin	Baja karbon		Baja tahan karat nikel-titanium krom
	Batang katup	Baja tahan karat krom		Baja tahan karat nikel-titanium krom
	Permukaan penyegelan	Melapisi paduan berbahan dasar besi	Paduan permukaan keras	Bahan tubuh
	pengisi	Grafit asbes, grafit fleksibel, PTFE

Bentuk utama dan ukuran sambungan

Diameter nominalnya	Dimensi utama dan dimensi koneksi
Diameter nominalnya	L	D	D1	D2	b	Zd	H	D0
J41H-16C
15	130	95	65	45	14-2	4-Φ14	170	120
20	150	105	75	55	14-2	4-Φ14	190	140
25	160	115	85	65	14-2	4-Φ14	205	160
32	180	135	100	78	16-2	4-Φ18	270	180
40	200	145	110	85	16-3	4-Φ18	310	200
50	230	160	125	100	16-3	4-Φ18	358	240
65	290	180	145	120	18-3	4-Φ18	373	240
80	310	195	160	135	20-3	8-Φ18	435	280
100	350	215	180	155	20-3	8-Φ18	500	300
125	400	245	210	185	22-3	8-Φ18	614	320
150	480	280	240	210	24-3	8-Φ23	674	360
200	600	335	295	265	26-3	12-Φ23	811	400
250	650	405	355	320	30-3	12-Φ25	969	450
300	750	460	410	375	30-3	12-Φ25	1145	580
350	850	520	470	435	34-4	16-Φ25	1280	640
400	980	580	525	485	36-4	16-Φ30	1452	640
J41H-25C
15	130	95	65	45	16-2	4-Φ14	170	120
20	150	105	75	55	16-2	4-Φ14	190	140
25	160	115	85	65	16-2	4-Φ14	205	160
32	180	135	100	78	18-2	4-Φ18	270	180
40	200	145	110	85	18-3	4-Φ18	310	200
50	230	160	125	100	20-3	4-Φ18	358	240
65	290	180	145	120	22-3	8-Φ18	373	240
80	310	195	160	135	22-3	8-Φ18	435	280
100	350	230	190	160	24-3	8-Φ23	500	300
125	400	270	220	188	28-3	8-Φ25	614	320
150	480	300	250	218	30-3	8-Φ25	674	360
200	600	360	310	278	34-3	12-Φ25	811	400
250	650	425	370	332	36-3	12-Φ30	969	450
300	750	485	430	390	40-4	16-Φ30	1145	580
350	850	550	490	448	44-4	16-Φ34	1280	640
400	980	610	550	505	48-4	16-Φ34	1452	640

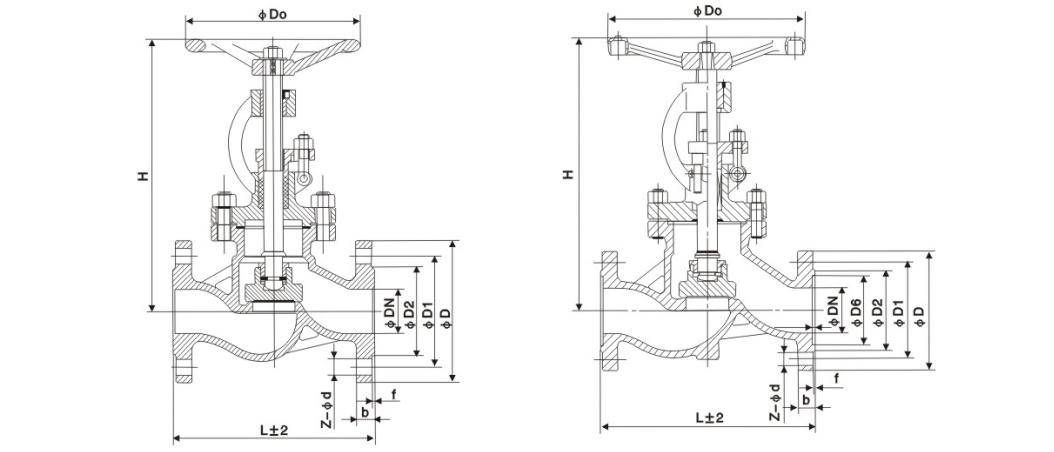

Gambar struktur
